Платья




Базовая конструкция платья из эластичных материалов

Данная конструкция разработана для платья из трикотажа или другого эластичного материала. Прибавки для изделий из эластичных материалов обычно имеют отрицательное значение.

Построение спинки

Строим прямой угол из точки А.

АВ = высота проймы сзади (Впрс ) + прибавка (- 1см).

(Пример: 23 см - 1 см = 22 см.)

АС = длина спины до талии (Дет) + прибавка (- 1см.)

(Пример: 42 см - 1 см - 41 см.)

CD = высота линии бедер (Вб).

(Пример: 18 см.)

АЕ = длина платья (Ди ).

(Пример: 100 см.)

AF = (диаметр плеч (Дп ) - 1 см прибавки) / 2.

(Пример: (38 см - 1 см) /2 = 19 см.)

AF = BG1.

BG = (обхват груди 3 (ОгЗ ) - 2 см прибавки) / 4.

(Пример: (90 см - 2 см) / 4 = 22 см.)

DI = (обхват бедер (Об) - 2 см прибавки/4.

(Пример: (96 см - 2 см) / 4 = 23,5 см.)

ЕК = DI.

АА 1 = глубина горловины сзади = 2,5 см (стандартная величина).

AL = 1/5 обхвата шеи (Ош) - 0,5 см.

(Пример: (38 см / 5) - 0,5 см = 7,1 см.)

Проводим дугу A1L, которая станет линией горловины сзади.

СМ = высота плеча косая (Впк ).

(Пример: 42 см.)

Для нахождения точки М проводим дугу с центром в точке С и радиусом, равным СМ. На пересечении дуги и вертикали FG1 находится точка М.

LM = линия плеча.

G1G2 = 0,15*G1M.

(Пример: 0,15 * 18 см = 2,7 см.)

G1G3 = 0,4*G1M.

(Пример: 0,4 * 18 см = 7,2 см.)

G3G4 = 1,2 см.

Проводим линию проймы по точкам М G4 G2 G.

CN = (обхват талии + 2 см прибавки) / 4.

(Пример: (70 см + 2 см) /4=18 см.)

Проводим линию бокового шва по точкам G N I К.

Построение полочки

Простроить прямой угол из точки А.

АВ = АВ с чертежа спинки.

АС = АС с чертежа спинки.

CD = CD с чертежа спинки.

АЕ = АЕ с чертежа спинки.

AF = AF с чертежа спинки.

AF = BG1.

BG = (обхват груди 3 (ОгЗ ) - 2 см прибавки) / 4.

(Пример: (90 см - 2 см) / 4 = 22 см.)

DI = (обхват бедер (Об) - 2 см прибавки) / 4.

(Пример: (96 см - 2 см) / 4 = 23,5 см.)

ЕК = DI.

АА 1 = глубина горловины спереди = = 7 см.

AL = AL с чертежа спинки.

Проводим дугу А1L, которая станет линией горловины спереди.

FM = FM с чертежа спинки.

LM - линия плеча.

G1G2 = 0,07*G1M.

(Пример: 0,07 * 18 см = 1,3 см.)

G1G3 = 0,35*G1M.

(Пример: 0,35 * 18 см = 6,3 см.)

G3G4 = 2 см.

Проводим линию проймы по точкам М G4 G2 G.

CN = (обхват талии + 2 см прибавки) / 4.

(Пример: (70 см + 2 см) /4 = 18 см.)

Проводим линию бокового шва по точкам G N I К

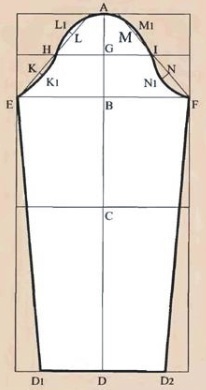

Построение рукава


Построение рукава

Строим прямой угол из точки А. АВ = 1/г АВ с чертежа спинки + 2 см. (Пример: 22 см / 2 + 2 см = 13 см.) АС = длина руки до локтя (Дрл ). (Пример: 31 см.) AD = длина рукава (Др ). (Пример: 58 см.)

BF = BE = (обхват плеча (On ) + прибавка) / 2.

(Пример: (26 см + 2 см) /2 = 14 см.)

AG = 1/2 АВ.

GI = GH = 1/2 BF + 1 см.

(Пример: 14 см/2 + 1 см = 8 см.)

Проводим линии ЕН и FI до пересечения с горизонтальной прямой, проходящей через точку А.

HK = HL = 1/2EH.

IM = IN = 1/2 FI.

Проводим перпендикуляры к точкам К L М N К; К1 = 0,6 см.

LL1 = 1 см.

ММ 1 = 0,6 см.

NN1 = 1,5 см.

Проводим линию оката рукава по точкам Е К1 Н L1 А М1 I N1 F.

DD1 = DD2 = 1/2. ширины низа рукава = 1/2. обхвата запястья (Оз ).

(Пример: 20 см / 2 = 10 см.).
